CAMA DE FUNDICIÓN PARA VIGAS Y COLUMNAS

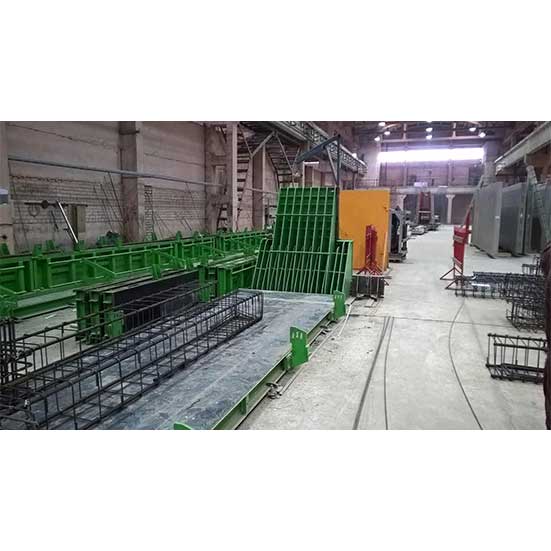

El lecho de fundición eléctrica para vigas y columnas está diseñado para la producción de columnas, vigas, vigas en T y vigas en L que pueden ser pretensadas o reforzadas.

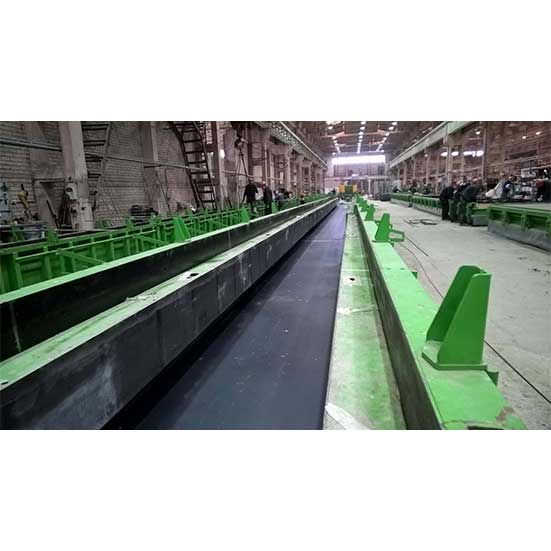

La cama de fundición para vigas y columnas se fabrica en un taller con tolerancias ajustadas. Su estructura rígida totalmente de acero está soldada a la construcción del marco. Tiene perfiles en U longitudinales. La cama cuenta con un sistema de calefacción integrado para acelerar el curado. Las tuberías de calefacción se instalan debajo de la superficie de la cama y el agua caliente se utiliza como medio de calentamiento. La cama se entrega en secciones modulares de 12 m y de instalación rápida. La longitud total de la cama se define de acuerdo con los requisitos específicos de cada caso.

La cama está disponible en los siguientes anchos, cargas máximas y anchos de viga/columna (+2x300mm para la consola de columna en ambos lados):

• Ancho 1.2 m, carga máx. 3,360kg/m², ancho máx. del producto 800mm
• Ancho 1.4 m, carga máx. 3,360kg/m², ancho máx. del producto 1,000mm
• Ancho 1.8 m, carga máx. 3,360kg/m², ancho máx. del producto 1,400mm
• Ancho 3.4 m, carga máx. 2,000kg/m², ancho máx. del producto 2 x 1,400mm

COMPOSICIÓN
El lecho de fundición para vigas y columna está hecho de vigas en U, refuerzos y una placa de superficie laminada con ácido laminada recta duradera de 10 mm. Las placas de fijación para la fijación de soportes triangulares para formas laterales están unidas a la superficie exterior de las vigas de borde de la cama. La separación c/c de las placas es de 2.000 mm.

Tenga en cuenta que la vibración solo puede tener lugar con vibradores de póquer. No hay posibilidad de vibradores fijos.

OPCIONES
Pilares pretensados en función de la cama y ancho del producto:

• P7-750 (ancho máximo del producto 1000mm, fuerza máxima de pretensado 750t)
• P7-750-1,400 (ancho máximo del producto 1400mm, fuerza máxima de pretensado 750t)
• P7-2 x 500-2X1,400 (ancho máximo del producto 2 x 1,400 mm, fuerza de pretensado máx. 2 x 500t)
