Extensómetro de sonda magnética

El extensómetro de sonda magnética de Soil Instruments se utiliza para monitorear el asentamiento y el levantamiento del suelo o roca en excavaciones, cimientos, presas, terraplenes, túneles, pozos y pilotes de láminas. Los datos del extensómetro indican las profundidades a las que se ha producido el asentamiento, así como la cantidad total de asentamiento.

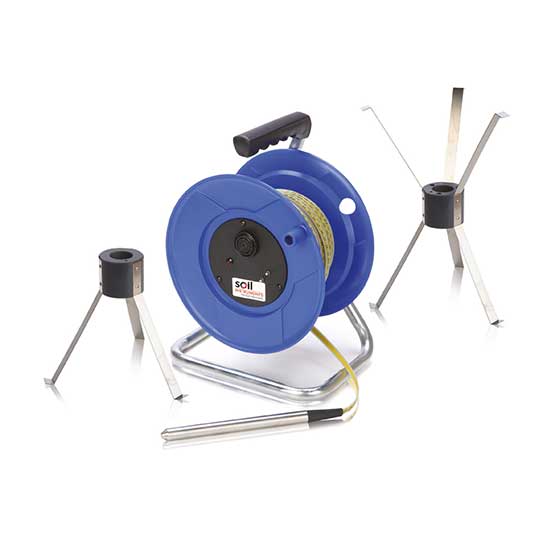

El sistema de extensómetro magnético consta de una sonda, una cinta graduada en un carrete y un tubo de acceso a lo largo del cual se colocan los objetivos magnéticos. Un imán de referencia o de referencia está fijado al tubo inferior. El diseño de la sonda incorpora interruptores de láminas triples. A medida que la sonda se mueve a lo largo del tubo de acceso, detecta los imanes mediante el cierre de un circuito de interruptor de láminas. Esto hace que se muestre una luz y suene un timbre en el carrete.
