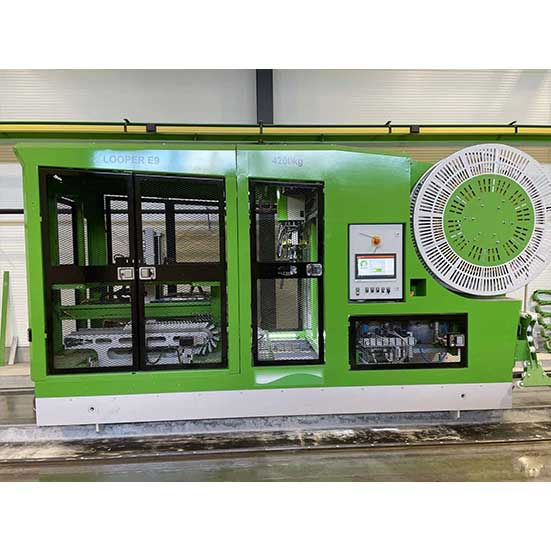

LOOPER E9

La Elematic Looper E9 es una máquina totalmente automática que instala bucles de elevación en losas de núcleo hueco en la producción de hormigón pretensado prefabricado.

El Elematic Looper E9 instala los bucles de elevación debajo de los hilos para garantizar que las losas se puedan levantar de forma segura en los sitios de construcción. La forma y el tamaño de los bucles se definen de acuerdo con el grosor de la losa y los estándares locales.

Las dimensiones máximas de las losas son 1200 mm de ancho (48 pulgadas) y 400 mm de alto (16 pulgadas).

INSTALACIÓN DE BUCLE
El Looper E9 utiliza tecnología de instalación patentada. La máquina abre la superficie de hormigón no endurecido de la losa, instala el bucle y recompacta el hormigón firmemente alrededor del bucle y las hebras de refuerzo.

El Looper está equipado con uno o dos manipuladores de bucle que instalan uno o dos bucles simultáneamente. Con la configuración básica, la capacidad del cargador es de aproximadamente 40 a 50 bucles, dependiendo del tipo de bucle. Con la extensión opcional, la capacidad se incrementa a alrededor de 80 a 100 bucles.

El funcionamiento del Looper es parcialmente neumático, y tiene un compresor de aire con un receptor y una unidad de alimentación de agua. El Looper E9 se controla a distancia por radio en modo manual.

La máquina cuenta con una interfaz de usuario de pantalla táctil multilingüe, y la configuración para diferentes tipos de losas y bucles se puede guardar en la memoria de la máquina.

El Looper E9 es parte de una solución de elevación que comprende el Looper E9 y Elematic Lift Loops ELL.

SEGURIDAD INCORPORADA
Como toda la maquinaria Elematic, las características de seguridad están incorporadas. El Looper E9 cumple con todos los requisitos de la Directiva de Máquinas de la CE y tiene un marcado CE. Se entrega con manuales completos de operador, mantenimiento y seguridad en el idioma requerido.

OPERACIÓN
El Looper E9 es accionado eléctricamente y se mueve sobre los rieles laterales de la cama de fundición. Sigue a la máquina de fundición en la cama.

Para utilizar las funciones automáticas, la máquina requiere un módulo de control de la máquina y posicionamiento de losas FloorMES. Cuando Looper está equipado con un módulo de control de máquina FloorMES, es compatible con los sistemas de diseño BIM.
