MOLDE DE VIGA Y COLUMNA

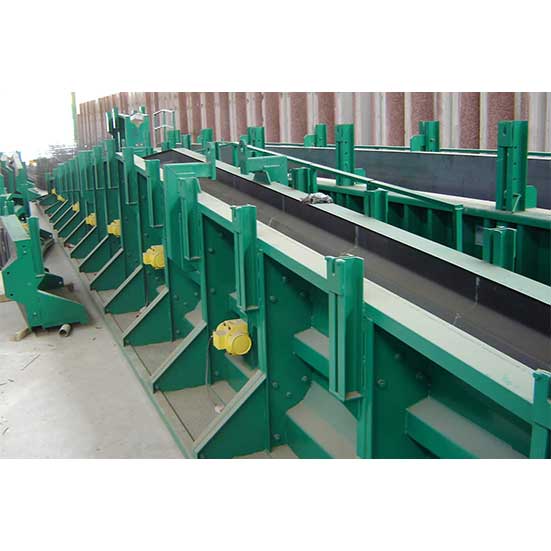

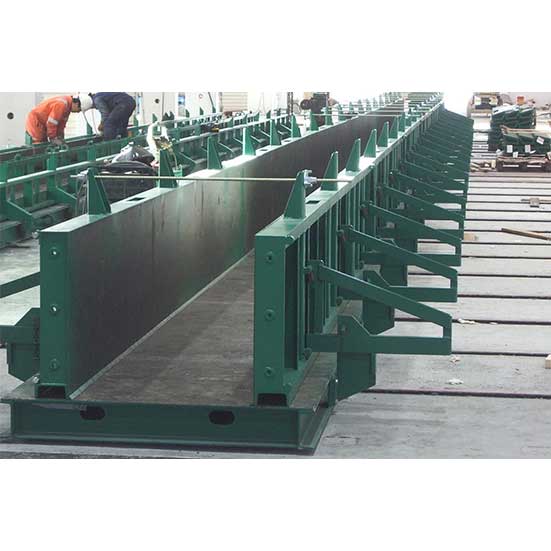

El molde de vigas y columnas Elematic está diseñado para producir vigas y columnas de diferentes alturas y formas.

SURTIDO DE PRODUCTOS
La forma lateral básica para fundir vigas y columnas regulares y simples, está unida a la cama de fundición con triángulos de soporte (como opción) y bloqueada en su lugar con cuñas. La forma lateral básica tiene filete de cámara en su borde inferior y el borde superior se puede biselar por medio de un filete magnético disponible como opción. El molde incluye formas laterales básicas, barras de conexión del borde superior y sus orejetas de sujeción.

• Disponible en tamaños: 400 mm a 1.200 mm de altura y 2 m a 12 m de longitud

Forma lateral de realce (solo para formas laterales básicas, no para formas laterales intermedias) para fundición de productos superiores, unidas en la parte superior de las formas laterales básicas con pernos.

• Disponible en tamaños: 200 mm a 400 mm de altura y 2 m a 12 m de longitud

Forma lateral central (solo para vigas, no para columnas) para dividir el lecho de fundición para fundir dos elementos separados en una cama, unidos al lecho de fundición con imanes y apoyados por barras roscadas en las formas laterales básicas a ambos lados del lecho de fundición.

• Disponible en tamaños: 400 mm a 800 mm de altura y 2 m a 12 m de longitud

Caja de bloqueo para la fundición de vigas en L y vigas en T invertidas de varias alturas, unidas a las formas laterales básicas por medio de sujetadores.

Caja de ménsulas para la fundición de ménsulas de columna con una altura máxima de 300 mm, unidas al lecho de fundición por medio de triángulos de soporte y bloqueadas por medio de pasadores cónicos. La forma de la ménsula se forma caso por caso utilizando madera contrachapada y madera, entregada por el cliente, y caja de ménsula como construcción de soporte.

* Tenga en cuenta que todos los productos anteriores están disponibles como productos individuales, dependiendo de sus requisitos de producción y el ancho de la cama de fundición.

OPERACIÓN
Las formas laterales deben pelarse antes de retirar los productos prefabricados y volver a amueblar el molde.

Se requiere una cama de fundición para vigas y columnas o una cama P7-1200f para utilizar el molde de vigas y columnas.
