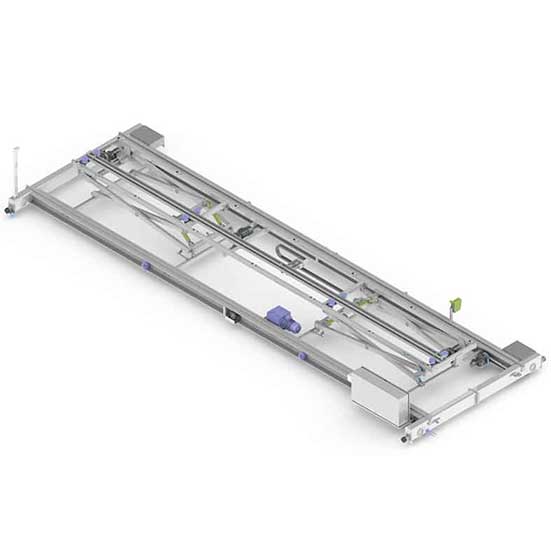

PALANCA DE CAMBIOS LATERAL E9-30S

La palanca de cambios lateral Elematic E9 está diseñada para transferir las máquinas en un palangre de media losa Elematic de una cama a otra. Con el módulo de transferencia de palets opcional instalado, también puede transferir palets de refuerzo desde y hacia un vagón de transporte de refuerzo (Wagon E9-4r).

OPERACIÓN
La palanca de cambios lateral Elematic E9 puede ser operada manualmente con una radio o automáticamente con el sistema de ejecución de fabricación FloorMES.

Con el sistema opcional de transferencia de palets de refuerzo, la palanca de cambios lateral E9 funciona automáticamente. Sin embargo, para garantizar la seguridad, la palanca de cambios lateral E9 requiere que el personal de la estación de ensamblaje de refuerzos acepte las tareas automatizadas, como mover palets con material de refuerzo a la estación o recoger palets con cargas de refuerzos listos para usar. En el otro extremo, el operador del refuerzo Wagon E9 utiliza la pantalla táctil del sistema de automatización para indicar que se necesita un cambio de palet. Luego, el sistema de automatización envía una palanca de cambios lateral E9 vacía para recoger la paleta vacía y enviar otra con una carga de refuerzo completa. Ambas transferencias deben ser aceptadas por un operador.

Para un buen funcionamiento de la línea de producción, se recomiendan dos cambios laterales en el lado del taller de refuerzo y uno en el lado donde se transfieren las máquinas, y los vagones de transporte de losas se transfieren al almacenamiento. Las palancas de cambio laterales en el lado del taller de refuerzo deben instalarse con el módulo de transferencia de palets.

La posición de la palanca de cambios lateral E9 se mide con un sistema de posicionamiento láser.

Tenga en cuenta que la palanca de cambios lateral E9 necesita un hoyo en los cimientos.

SEGURIDAD INCORPORADA
Como toda la maquinaria Elematic, las características de seguridad están incorporadas. La palanca de cambios lateral Elematic E9 está equipada con un sistema de bloqueo que hace que el acoplamiento sea preciso y seguro, y los escáneres de seguridad láser en ambos lados evitan colisiones. Sin embargo, el área de operación alrededor de la palanca de cambios lateral E9 aún debe cerrarse con vallas de seguridad.

La palanca de cambios lateral E9 cumple con los requisitos de la Directiva de Máquinas de la CE y viene con manuales de operador, mantenimiento y seguridad completos y claros en el idioma requerido.
