SHUTTLE E9-3700

cación y mezcla a un silo intermedio o a una máquina de fundición en la producción de hormigón prefabricado.

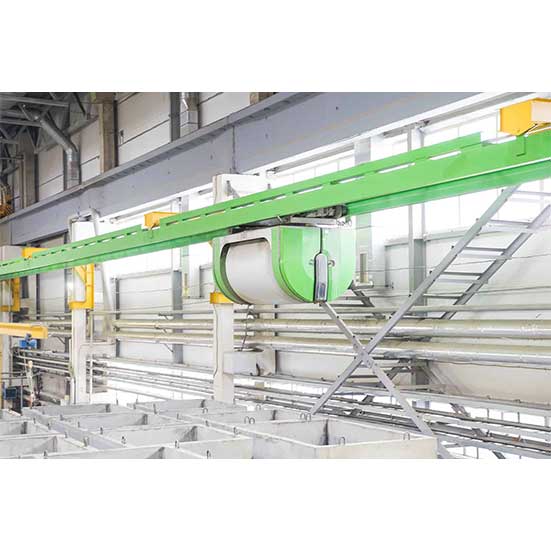

El sistema de distribución de hormigón totalmente automatizado Elematic incluye Shuttle E9, una pista y un sistema de limpieza. Esto ofrece una forma rápida y fiable de distribuir el hormigón entre la planta de B&M y los puntos de fundición deseados. El sistema se puede adaptar a las plantas existentes de B&M.

OPERACIÓN
El Shuttle E9 cuenta con un funcionamiento totalmente automático, incluido el pedido de hormigón.

El transbordador tiene tracción en las cuatro ruedas y motores de desplazamiento controlados por inversor. Ofrece una alta velocidad de conducción de hasta 3,2 m/s, lo que permite transportar hormigón a puntos de descarga remotos.

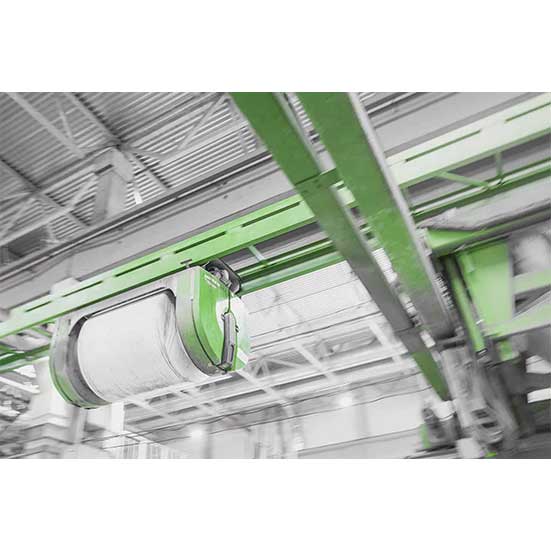

La lanzadera se descarga girando el cucharón boca abajo con un motor de engranajes controlado por inversor. La velocidad de giro se puede personalizar.

SISTEMA DE CONTROL
El Shuttle E9 está equipado con una gran pantalla táctil para una fácil operación. Cuenta con un control lógico programable y sensores que responden a las contraplacas de la pista. El recorrido en la vía es controlado por un PLC, y el transbordador recibe instrucciones en los puntos de parada de los rieles actuales. También se puede operar manualmente con un control remoto.

SEGURIDAD INCORPORADA
El Shuttle E9 cumple con los requisitos de la Directiva de Máquinas de la CE y viene con manuales de operador, mantenimiento y seguridad completos y claros en el idioma requerido.

CONSTRUCCIÓN

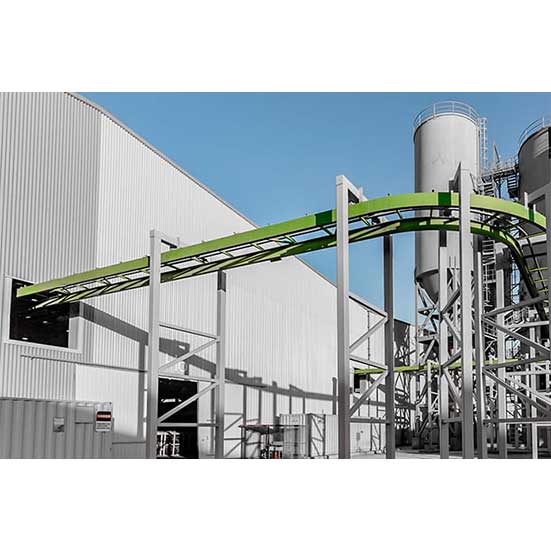

El Shuttle E9 es compatible con pistas rectas y curvas. Utiliza pistas con un diseño estrecho para un uso eficiente del espacio en plantas prefabricadas.

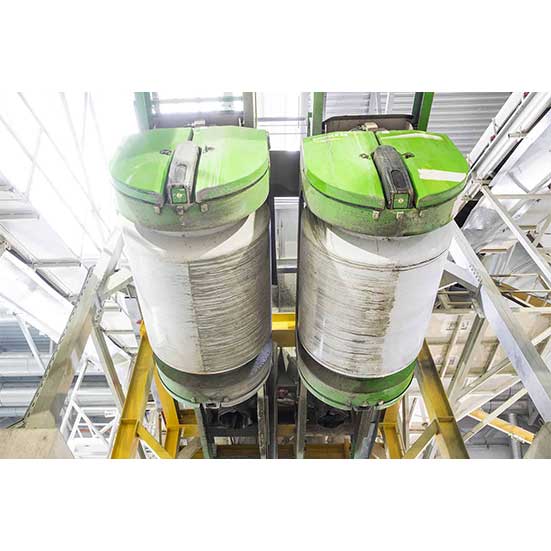

La estructura de la lanzadera está protegida contra daños causados por el agua y el hormigón. El manto del cubo está hecho de acero resistente al desgaste.

La lanzadera tiene ruedas de poliuretano para un viaje silencioso.

VELOCIDAD
VELOCIDAD MÁXIMA DE LANZADERA EN TRAMOS RECTOS DE VÍA

• VÍA RECTA
Lanzadera cargada: 2,6 m/s, lanzadera vacía: 3,2 m/s

• PISTA CON ÁNGULO DE INCLINACIÓN MÁXIMO DE 5 GRADOS (9%)
Lanzadera cargada: 2.0 m/s, lanzadera vacía: 2.5 m/s

• PISTA CON ÁNGULO DE INCLINACIÓN MÁXIMO DE 9 GRADOS (16%)
Lanzadera cargada: 1.6 m/s, lanzadera vacía: 2.0 m/s

Las velocidades anteriores se aplican solo al tamaño de rueda estándar de Ø260.

MANTENIMIENTO
El Shuttle E9 está equipado con boquillas de agua a alta presión y una bomba de agua a alta presión para la limpieza. Hay dos modelos diferentes disponibles, uno para limpiar solo el interior y el otro para limpiar tanto el interior como el exterior.
