EXTRUSOR E9-1200E 2019

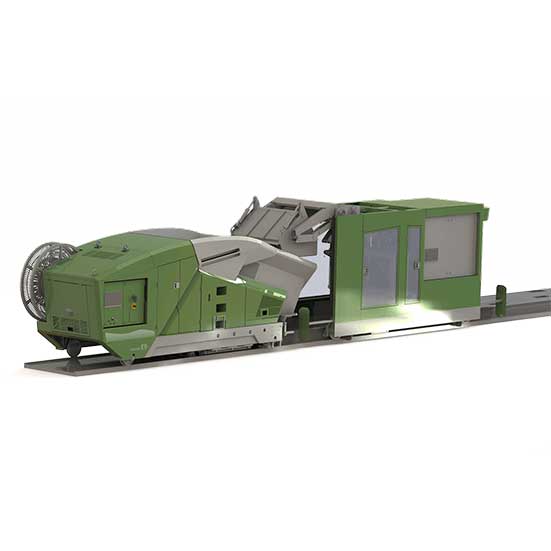

La extrusora E9-1200e es una máquina de fundición por extrusión que produce losas de hormigón de núcleo hueco de 120 mm – 500 mm de espesor y 400 mm – 1200 mm de ancho. Es el buque insignia de las mejores extrusoras de la industria y establece un nuevo punto de referencia para la fundición de alta velocidad (2,7 metros por minuto) con bajos costos de producción.

Con la velocidad de fundición más alta de la industria de hasta 2,7 metros por minuto, entre un 30% y un 70% más rápida que sus predecesoras, la nueva extrusora E9 responde perfectamente a los requisitos para una producción rápida de losas. La alta velocidad de fundición significa que produce de 8 a 10 camas de fundición en el mismo tiempo que se usaba anteriormente para producir solo 6 camas de fundición, produciendo hasta 18 camas de fundición por día.

La extrusora E9 es una máquina multiproducto. Además de las losas de núcleo hueco estándar, también es adecuado para producir losas de núcleo hueco estrechas (losas de relleno), pilotes y postes, losas sólidas, losas de ala, paredes y muros límite, losas de calcetines y losas de estadio.

REALICE UN RECORRIDO POR EL PRODUCTO CON EL DIRECTOR DE PRODUCTO

FUNDICIÓN Y COMPACTACIÓN
La extrusora E9 alcanza su alta velocidad de fundición gracias al diseño inteligente de los tornillos de extrusión, los parámetros de fundición optimizados y los accionamientos de tornillo independientes. La máquina cuenta con un sistema de control de compactación automático de 2ª generación con la resistencia de la viga de nivelación utilizada como un nuevo parámetro de entrada adicional. Junto con los tornillos de fundición independientes, esto garantiza un proceso de fundición equilibrado porque el hormigón se alimenta de manera más uniforme en toda la sección transversal de la losa. El proceso de fundición se supervisa y controla cuidadosamente, lo que lleva a un mayor aumento en la calidad de la losa.

Cambiar el tipo de losa es rápido; gracias a la estructura modular del extrusor, solo necesita cambiar los módulos de la boquilla o intercambiar piezas.

INTELIGENCIA
El extrusor E9 tiene numerosos sensores que alimentan continuamente datos a una computadora de a bordo. Los datos almacenados se pueden utilizar y analizar en diferentes aplicaciones, de forma remota o in situ.

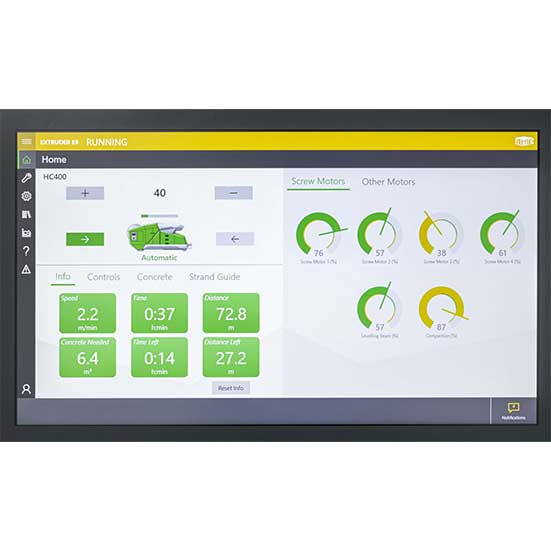

El Extruder E9 cuenta con una interfaz de usuario visual fácil de usar. Todos los parámetros de fundición se pueden guardar o recuperar automáticamente, y se pueden guardar varios conjuntos de parámetros de fundición para cada módulo de boquilla. Además de usar el sistema métrico, también es fácil operar con el sistema imperial. La máquina también está equipada con automatización de pedidos de hormigón.

Además, la máquina muestra las horas de funcionamiento para el módulo de potencia y los módulos de boquilla para ayudar a la programación del mantenimiento, y produce informes claros para el tiempo de actividad, el tiempo de inactividad, las alertas, las fallas, etc. Los manuales de operación también están disponibles a través de la interfaz de usuario.

SEGURIDAD INCORPORADA
Como toda la maquinaria Elematic, las características de seguridad están incorporadas. El extrusor E9 tiene un diseño plano con un sistema antideslizante en la plataforma de servicio y los peldaños plegables. La tolva mide el volumen of concrete so there is no need to climb on the machine. The lifting hook can be attached from the service platform at the rear of the machine.

OPERACIÓN

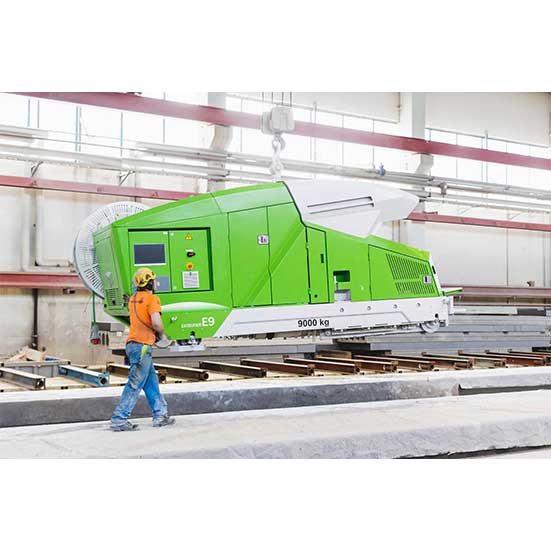

La extrusora se mueve sobre cuatro ruedas en los rieles laterales de la cama de fundición. Es empujado hacia adelante por la fuerza de reacción de los tornillos de alimentación de hormigón. El engranaje de conducción mueve la extrusora cuando no está fundiendo. La compactación se lleva a cabo utilizando el método de compactación por cizallamiento.

OPCIONES
• Sistema de reciclaje de hormigón
• Herramientas de mantenimiento
• Luz de plataforma de servicio
• Plataforma de servicios
• Tambor de cable para máx. 160 m cable 550 1300
• Tambor de cable para máx. 200 m cable 550 1320
• Cable flexible para entrada de alimentación sin enchufe 550 1410
• Enchufe macho fijo para alimentación a través del distribuidor 550 1500
• Sistema de alimentación de agua 519 1100
• Pieza de extensión para tolva de hormigón 519 1200
• Pedido de hormigón 519 2200

COMPOSICIÓN
La extrusora E9 consta de una unidad de potencia universal y un módulo de boquilla específico tipo losa. La unidad de potencia E9-1200e está diseñada para ejecutar módulos de boquilla E9 compatibles. Además, se necesita un tambor de cable con un cable o un conector de alimentación para hacer funcionar la máquina.

La unidad de potencia E9-1200e consta de una tolva de hormigón extraíble y una unidad operativa con motores.
